Easy y Standard Duty

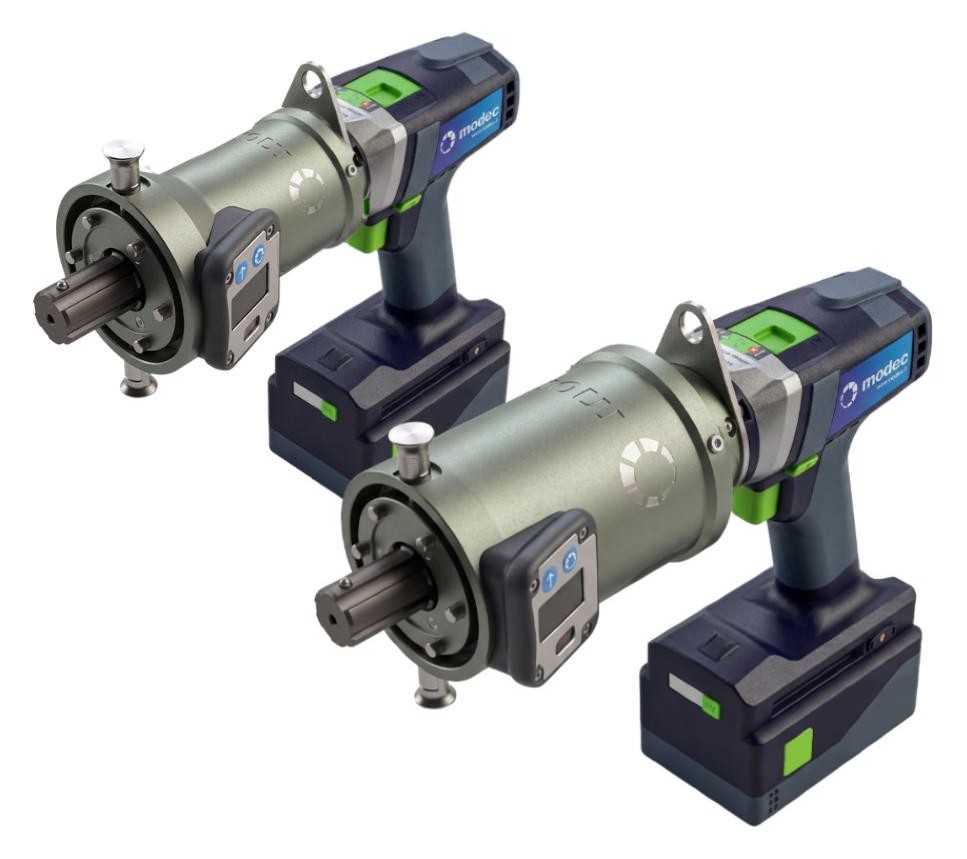

MC89
Torque máximo850Nm
05001.000
Compacto y liviano, para las maniobras más frecuentes en planta.
- Velocidad
- 61–169 rpm
- Peso
- 3,2–5,4 kg
- Energía
- Li-Ion 18 V
- Control
- Corte y aviso sonoro al torque límite
Representación exclusiva en Chile y Perú
Actuadores portátiles de válvulas Modec
Abre y cierra válvulas manuales sin esfuerzo físico y con el torque bajo control. Un solo equipo para todas las válvulas de tu planta, con la asesoría local de Vertycal.
Descarga la ficha técnica (PDF)
1.000NmTorque máximo de la gama (modelos JA73, HL83 y PY68)
3,2kgPeso del modelo MC89, el más liviano de la gama
ATEXNeumáticos certificados para atmósferas explosivas (modelos HL83 y HL83C)
20×Hasta 20 veces más rápido que operar la válvula a mano
Por qué Modec
Menos esfuerzo para tu equipo. Más control sobre cada válvula.
Operar válvulas manuales a mano exige fuerza, toma tiempo y es una de las causas habituales de lesiones musculoesqueléticas en planta. Un actuador Modec se acopla al volante de la válvula y hace el trabajo por el operador.
- Torque bajo controlConfiguras el torque máximo y el actuador se detiene al alcanzarlo (el modelo MC89 además avisa con una señal sonora). Protege al operador y a la válvula.
- Sin cables ni instalaciónA batería, aire comprimido o gasolina, según tu faena. Lo llevas hasta la válvula, lo acoplas y lo retiras.
- Se adapta a tus válvulasCabezales rectos, de ángulo recto, huecos y multiplicadores de torque, adaptadores para cada tipo de volante y sistemas de reacción.
Sin preinstalaciónSe acopla, se opera y se retira
Cómo funciona
Del volante al giro, en cinco piezas
El actuador no se instala en la válvula: se acopla con un cabezal y un adaptador, y un brazo de reacción absorbe el torque para que no llegue al operador. Gira el modelo en 3D, separa cada pieza y mira cómo trabajan juntas.
Actuador modelo MC89E, cabezal hueco modelo BJH01 y adaptador de rayos modelo FSB245 a partir de sus modelos CAD originales. Brazo de reacción, válvula y punto fijo son ilustrativos. Cada actuador, cabezal y adaptador se elige para el tipo de válvula, el torque y el acceso.
La gama Modec
Tres fuentes de energía para operar cualquier válvula
Elige según tu faena: batería para moverte libre, aire comprimido para zonas con atmósfera explosiva, o motor a gasolina para terreno remoto. Debajo verás cada actuador con su foto, su torque y sus datos principales.
Libertad total en terreno
Sin cables ni red de aire comprimido. Baterías de litio de larga duración y limitador electrónico de torque: el actuador se detiene al llegar al valor que configuras.
Heavy Duty
JA73
Torque máximo1.000Nm
05001.000
Alto torque y alta velocidad a batería, con embrague integrado.
- Velocidad
- 15–360 rpm
- Peso
- 8,7–9 kg
- Energía
- Li-Ion 43,2 V
- Control
- 4 niveles de potencia
Redes de agua

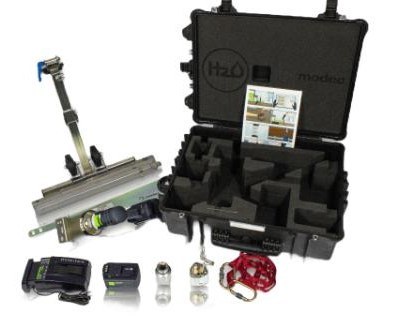

Kit H₂O
Más rápido que a manohasta 20veces
1×10×20×
Todo lo necesario para operar válvulas enterradas, en una sola maleta.
- Actuador
- Modelo MC89
- Llave
- Telescópica 0,6–0,9 m
- Reacción
- Pie BA012 y brazo BR001
- Peso total
- 25 kg, en maleta
Para atmósferas explosivas
Los actuadores portátiles más potentes y compactos de la gama. No generan chispas ni calor, y el torque se controla con la presión de aire.
Certificación ATEX II 2 GD c IIC T6 a T4
Máxima potencia

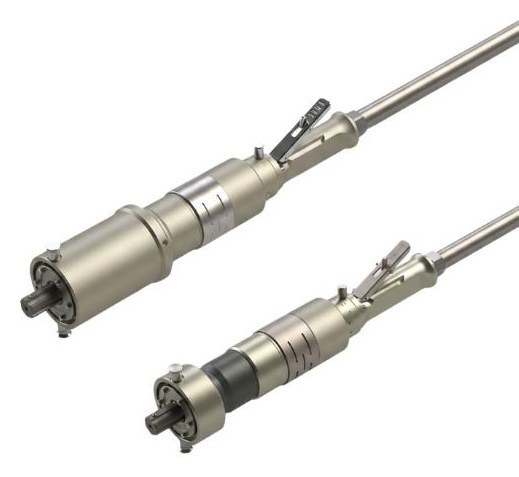

HL83
Torque máximo1.000Nm
05001.000
Cinco modelos, desde alta velocidad hasta alto torque.
- Velocidad
- 24–270 rpm
- Presión
- 4–6,2 bar
- Consumo de aire
- 1.800 Nl/min
- Certificación
- ATEX
Compacto

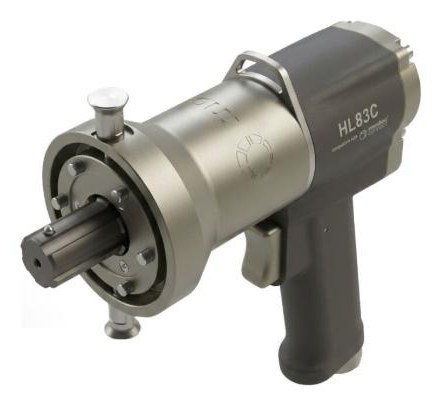

HL83C
Torque máximo950Nm
05001.000
El más compacto y liviano, con la misma certificación ATEX.
- Velocidad
- 20–180 rpm
- Presión
- 4–7 bar
- Consumo de aire
- 1.200 Nl/min
- Torque
- 952 Nm a 6 bar
Autonomía sin límite en terreno remoto
Motor a gasolina de 4 tiempos, de bajo ruido y arranque fácil. La autonomía depende solo del combustible: ideal donde no hay energía eléctrica ni aire comprimido.
Terreno remoto

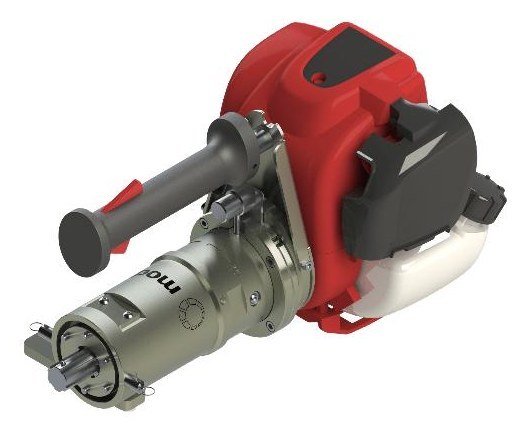

PY68
Torque máximo1.000Nm
05001.000
Seis versiones y embrague integrado que protege al operador incluso si la válvula se traba.
- Velocidad
- 15–130 rpm
- Peso
- 10–10,6 kg
- Versiones
- E-031 a H-641
- Opciones
- Limitador de torque y cuentavueltas
Con cabezales de ángulo recto o multiplicadores, el torque máximo recomendado puede ser menor. Te ayudamos a elegir la combinación correcta para tu válvula.
Accesorios para cada válvula
El mismo actuador opera válvulas muy distintas con el accesorio correcto.
Cabezales y multiplicadoresCabezal recto, de ángulo recto (modelo RA30), tipo banjo (modelos BJH01 y BJH02) y multiplicador de torque (modelo TM004).ConsúltanosAdaptadores para volantesDe dedos, de brazos, cónicos y fijos para volantes especiales, más dados y extensiones para ejes cuadrados y válvulas enterradas.ConsúltanosSistemas de reacciónBrazos de reacción (modelos BR001 y BR011), bípode telescópico (modelo BP002), brazo para enganche de remolque y brazo de pie.Consúltanos
Toda la gama Modec
¿No ves lo que necesitas? ¡Escríbenos!
Trabajamos con toda la gama Modec. Cuéntanos qué válvula necesitas operar y te ayudamos a encontrar el actuador, el cabezal y el adaptador correctos, incluso si requiere una interfaz a medida.
Selector
¿Qué actuador necesito?
Responde tres preguntas y te recomendamos el actuador Modec adecuado para tu válvula. Toma menos de un minuto.
Tu recomendación aparecerá aquí cuando respondas las tres preguntas.
En terreno
Probado en la minería chilena
Mira cómo un operador abre una válvula de gran diámetro en Minera Escondida con un actuador portátil Modec, sin forzar la espalda ni los brazos. Hacemos demostraciones en Chile y Perú para que lo pruebes en tus propias válvulas.
Región de Antofagasta, ChileAplicaciones
Donde hay válvulas manuales, hay un Modec que ayuda
MineríaPetróleo y gasEnergíaCelulosa y papelPetroquímicaPlantas químicasAgua potableAguas residualesVálvulas enterradasZonas ATEX
Cómo trabajamos contigo
De la primera consulta al soporte en terreno
Cuatro etapas, siempre en el mismo orden: primero entendemos tus válvulas y al final te acompañamos con repuestos y asistencia local.
- PASO 01
Selección
Revisamos el tipo de válvula, el torque requerido, el acceso y la energía disponible, y te recomendamos el actuador, el cabezal y el adaptador.
- PASO 02
Demostración
Probamos el actuador contigo, en tus propias válvulas, antes de que decidas.
- PASO 03
Capacitación
Entrenamos a tus operadores en uso seguro, sistemas de reacción y ajuste del limitador de torque.
- PASO 04
Soporte local
Repuestos, baterías y asistencia desde Santiago, Antofagasta y Arequipa.
×
Modec con Vertycal
Tu representante exclusivo en Chile y Perú
Modec es un fabricante francés con sede en Beaumont-lès-Valence y oficinas en Estados Unidos. En Vertycal te ayudamos a elegir el actuador, los cabezales, los adaptadores y el sistema de reacción correctos para tus válvulas, y coordinamos demostraciones en tu faena.
Visita el sitio oficial de ModecOficinas
Santiago+56 9 5673 4067contacto@vertycal.cl
Antofagasta+56 9 7513 4814contacto@vertycal.cl
Perú+51 963 908 089contactoperu@vertycalindustrial.com
Preguntas frecuentes
Lo que nos preguntan antes de elegir un Modec
¿Cómo se acopla el actuador a la válvula?
Se apoya un adaptador en los rayos del volante, el actuador se monta con su cabezal sobre el adaptador y un brazo de reacción, anclado con una correa a un punto fijo, absorbe el torque. No hay que instalar nada en la válvula y el mismo equipo pasa de una válvula a otra.
¿Sirve para cualquier válvula manual?
Para la gran mayoría. Hay cabezales rectos, de ángulo recto, huecos para vástagos ascendentes y multiplicadores de torque, y adaptadores de dedos, de brazos, cónicos y fijos para volantes especiales. Para ejes cuadrados o hexagonales se usan dados y extensiones. Si nos envías una foto y las dimensiones de la válvula, te decimos qué necesitas.
¿Cómo se evita dañar la válvula por exceso de torque?
Los modelos a batería MC89 y JA73 traen limitador electrónico de torque: el actuador se detiene al llegar al valor configurado. En los modelos neumáticos HL83 y HL83C el torque se controla con la presión de aire. El modelo PY68 tiene embrague integrado y limitador de torque opcional.
¿Qué modelo puedo usar en una zona ATEX?
Los modelos neumáticos HL83 y HL83C, que cuentan con certificación ATEX II 2 GD c IIC T6 a T4 (salvo cuando llevan el cuentavueltas digital). No generan chispas ni calor.
¿Cuánto dura la batería?
El modelo MC89 trabaja hasta una hora continua con sus dos baterías de 18 V, y con el kit de red eléctrica su autonomía es ilimitada. El modelo JA73 entrega de 25 a 90 minutos continuos según la batería elegida. Valores medidos al 50 % del torque máximo.
¿Pueden hacer una demostración en mi faena?
Sí. Coordinamos demostraciones en Chile y Perú para que pruebes el actuador en tus propias válvulas antes de decidir.
¿Cuál es el plazo de entrega?
Depende del modelo, la batería y los accesorios. Te confirmamos el plazo junto con la cotización.
¿Qué válvulas necesitas operar?
Cuéntanos tu aplicación y te proponemos el actuador y los accesorios adecuados. Respondemos en un día hábil.
